型號：
SB AE04
關鍵詞：
訂貨號：
288-5AE04-0AA7
所屬分類：
關鍵詞：
SB AE04
提供額外模擬量 I/O擴展，支持 4 路電壓型（0~10V）或電流型（0~20mA）非隔離 12 位模擬量輸入（內置 250Ω電阻）
留言咨詢
- 產品描述

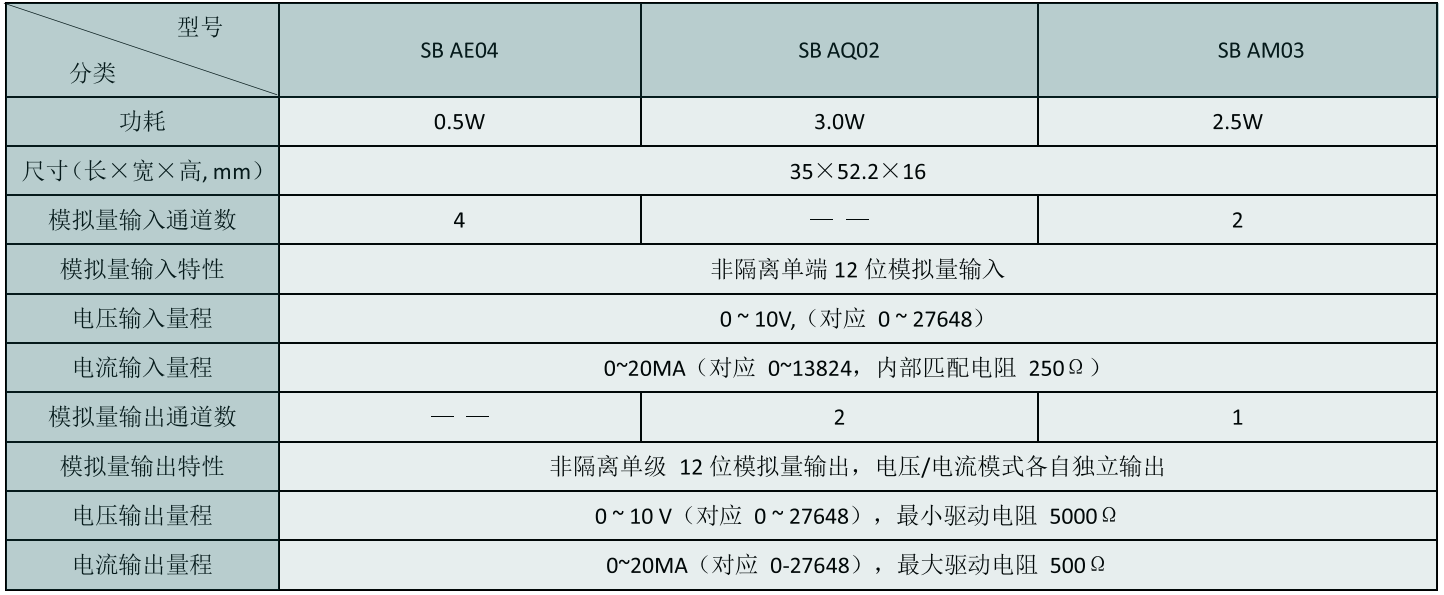

- 規格參數
- 相關資料
-
- 商品名稱: SB AE04
- 商品編號: 288-5AE04-0AA7
提供額外模擬量 I/O擴展，支持 4 路電壓型（0~10V）或電流型（0~20mA）非隔離 12 位模擬量輸入（內置 250Ω電阻）
▌產品特色
● SMART200 系列 CPU 模擬量輸入輸出擴展信號板，每個 CPU 可擴展 1 個信號板選件；
● 信號板選件直接安裝在 SMART200 系列 CPU 本體正面，無需占用額外的電控柜空間，安裝、拆卸方便快捷；
● 為少量的模擬輸入的擴展需求提供全新的，更加靈活、經濟的解決方案；
● 支持 4 路電壓型（0~10V）或電流型（0~20mA）非隔離 12 位模擬量輸入（內置 250Ω電阻）
● 分辨率 12bits，精度 ±1.0%~±2.0% 滿量程。

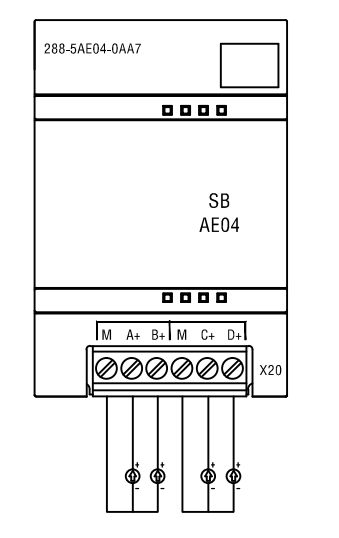

▌接線示意
▌產品組態
1、打開編程軟件（版本需要 V02.04 及以上版本）系統塊配置窗口；
2、在 CPU 模塊中選擇標準型 CPU（ST/SR），CPU 版本選擇 V02.04 及以上的版本；
3、在 SB 模塊中選擇 SB CM01 選項；
4、在 SB 模塊通信端口配置中，類型選擇 RS485，地址選擇 2，波特率選擇 187.5Kbps；
5、系統自動分配IW128、IW130、IW132、IW134為輸入映像區；

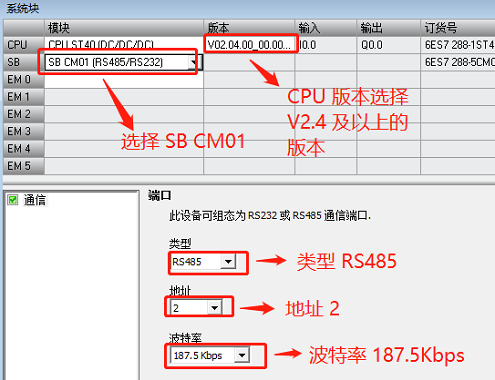

6、系統塊配置參考下圖所示：
▌產品安裝
-
