型號：
SB CM01 485BA
關鍵詞：
訂貨號：
288-5CM01-0AA7
所屬分類：
關鍵詞：
SB CM01 485BA
集成電池的通信信號板，萬年歷時鐘電池，1 路 RS485 串行端口，SMART200 系列 CPU 擴展信號板選件。
留言咨詢
- 產品描述

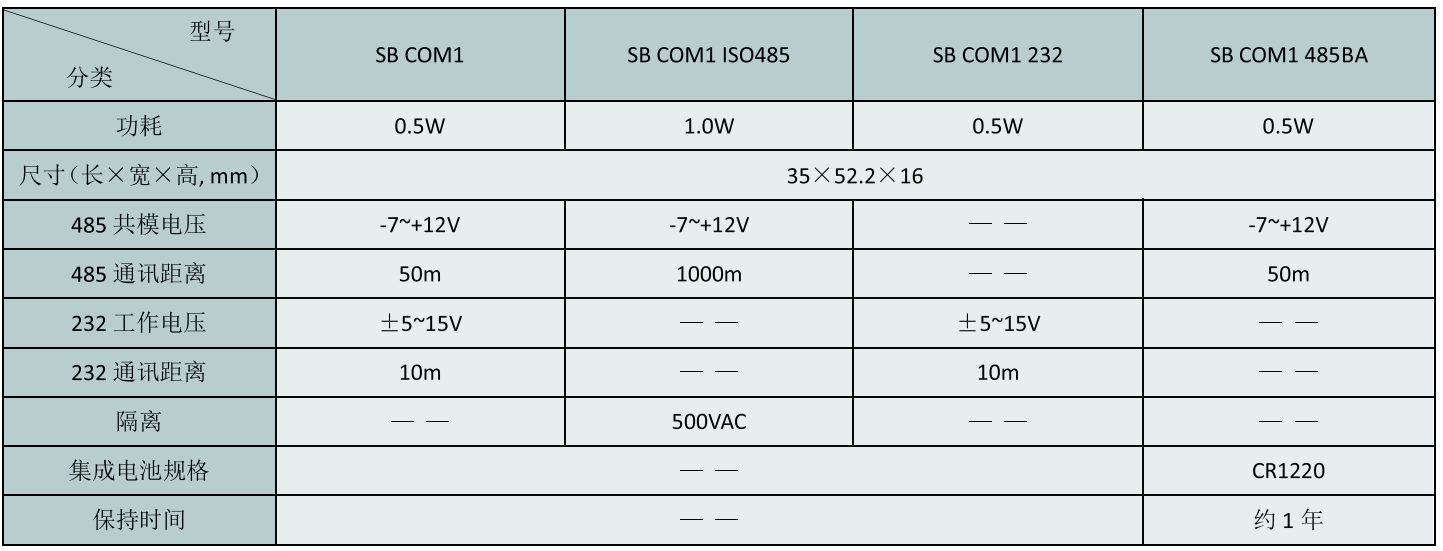

- 規格參數
- 相關資料
-
- 商品名稱: SB CM01 485BA
- 商品編號: 288-5CM01-0AA7
集成電池的通信信號板，萬年歷時鐘電池，1 路 RS485 串行端口，SMART200 系列 CPU 擴展信號板選件。
▌產品特色
● SMART200 系列 CPU 串行通信擴展信號板，每個 CPU 可擴展 1 個信號板選件；
● 信號板選件直接安裝在 SMART200 系列 CPU 本體正面，無需占用額外的電控柜空間，安裝、拆卸方便快捷；
● 為需要 附加串行通信端口/及萬年歷時鐘保持 的需求提供全新的，更加靈活、經濟的解決方案；
● 提供附加 RS485 串行通信端口（端口 1）；
● 提供萬年歷時鐘驅動，支持普通 CR1220 紐扣電池，斷電保持時鐘運行約 1 年（僅使用電池功能時，可不組態）。

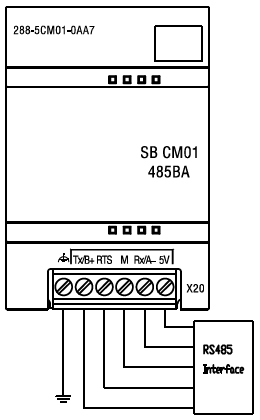

▌接線示意
▌產品組態
1、需要使用 RS485 串行端口時，需要以下組態，在僅使用萬年歷驅動時鐘功能時，無需組態配置；
2、打開編程軟件系統塊配置窗口；
3、在 SB 模塊中選擇 SB CM01 選項；
4、在 SB 模塊通信端口配置中，類型選擇 RS485，地址及波特率根據實際需要配置；

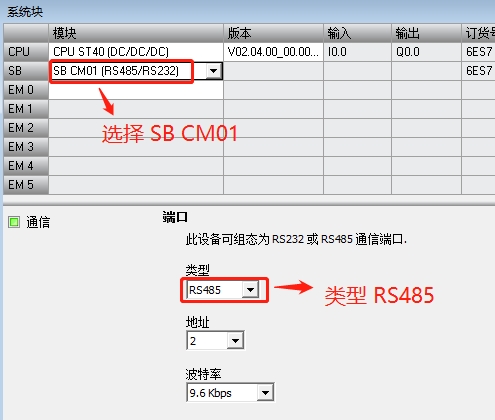

5、系統塊配置參考下圖所示：
▌產品安裝
-
