LTV3 CPU224XPA DC/DC/DC

關鍵詞：

訂貨號：

214-2AD23-0XB0

所屬分類：

CPU模塊

LT200系列

關鍵詞：

LTV3 CPU224XPA DC/DC/DC

LTV3 CPU224XPA DC/DC/DC，214-2AD23-0XB0，24VDC 供電， 14DI/10DO（晶體管）/2AI/1AO/2RS485，14 點光電隔離輸入（源型 PNP 輸入 / 漏型 NPN 輸入，DC24V ± 20%），10 點光電隔離輸出（晶體管源型 PNP 輸出，驅動 20~28.8VDC，浪涌電流 8A，額定電流 0.7A），2 路模擬量（電壓 0~10V）輸入，1 路模擬量（電壓 0~10V / 電流 0~20mA）輸出，6 路單相 50KHz / 4 路 AB相 50KHz （4 倍數可達 200KHz）高速計數輸入，2×100KHz + 2×20KHz 高速脈沖輸出，支持定位，同步，回原，直線插補，圓弧插補，自定義軌跡等運控需求，提供 24VDC 500mA 電源輸出，集成 2 個 RS485 串行端口，支持 PPI 、MODBUS 、USS 等通訊協議及自由口等通信，數據永久保存，支持數字量模塊、模擬量模塊、溫度模塊、運控模塊及稱重模塊擴展。

客服電話：0591-88191905

留言咨詢

產品描述
規格參數
相關資料

- 商品名稱: LTV3 CPU224XPA DC/DC/DC
- 商品編號: 214-2AD23-0XB0
LTV3 CPU224XPA DC/DC/DC，214-2AD23-0XB0，24VDC 供電， 14DI/10DO（晶體管）/2AI/1AO/2RS485，14 點光電隔離輸入（源型 PNP 輸入 / 漏型 NPN 輸入，DC24V ± 20%），10 點光電隔離輸出（晶體管源型 PNP 輸出，驅動 20~28.8VDC，浪涌電流 8A，額定電流 0.7A），2 路模擬量（電壓 0~10V）輸入，1 路模擬量（電壓 0~10V / 電流 0~20mA）輸出，6 路單相 50KHz / 4 路 AB相 50KHz （4 倍數可達 200KHz）高速計數輸入，2×100KHz + 2×20KHz 高速脈沖輸出，支持定位，同步，回原，直線插補，圓弧插補，自定義軌跡等運控需求，提供 24VDC 500mA 電源輸出，集成 2 個 RS485 串行端口，支持 PPI 、MODBUS 、USS 等通訊協議及自由口等通信，數據永久保存，支持數字量模塊、模擬量模塊、溫度模塊、運控模塊及稱重模塊擴展。

▌產品特色

● 最多可支持連接 7 級擴展模塊，數字量 IO 最多可達 248 個，模擬量 IO 最多可達 44 路，運控最多可達 28 軸，稱重最多可達 14 個通道；

● 24VDC 供電，數字量 14DI / 10DO（晶體管），模擬量 2AI（電壓）/ 1AO（電壓 / 電流）；

● 集成 2 路 RS485 串行端口，支持 MODBUS/PPI 主從模式組網，支持 USS 協議，支持自由口通訊；

● 主機集成 2 軸 100KHz + 2 軸 20KHz 高速脈沖輸出，支持回零、定位、同步、直線插補，圓弧插補、電子齒輪、電子凸輪、自定義曲線等復雜運控功能；

● 最大可擴展 6 個運動控制模塊共 24 軸 100KHz 高速脈沖輸出；

● 支持 24 位高精度稱重模塊，內置耐特獨有的高精度微積分自整定算法，極大的提高了檢測速度和精度；

● 專用高速芯片，處理能力強悍；

● 最多 6 路單倍數 50KHz 或 4 路 A/B 相最高 200 KHz 高速脈沖輸入，支持向?qū)桑?/span>

● 靈活的 PID 控制，支持向?qū)桑瑢崟r性高，最大可支持 32 路 PID 回路；

● 最大 24K 用戶程序空間，輕松應對復雜控制系統；

● 極高的可靠性，優秀的 EMC/EMI 特性，抗 ESD、抗 EFT，經過嚴格的工業環境測試；

● 三防工藝處理，可使用于各種惡劣工業環境；

● 程序、數據永久保存，無需擔心程序失效，數據丟失；

● 四級加密，可提供密鑰正確上傳，及禁止上傳等多種加密方式，程序保護更加安全可靠；

● 通信口防雷處理，可靠性更高；

● 采用緊湊型的可快速拔插接線端子設計，有效的為后續的維護提供便利。

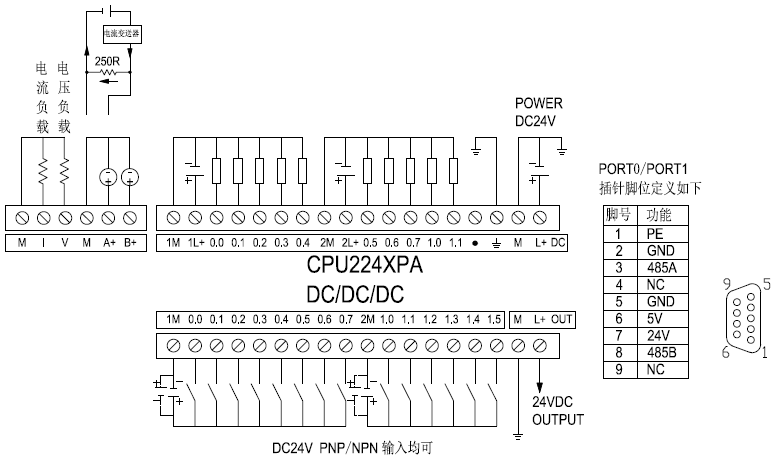

▌接線示意

▌產品尺寸

型號			LTV3 CPU224XPA DC/DC/DC
訂貨號			214-2AD23-0XB0
基本規 格	支持軟件		200 系列編程軟件
	程序存儲器		24K
	數據存儲器		10K
	掉電保持存儲器		10K
	掉電數據保持方式		永久保存
	加密方式		4 級加密
	萬年歷時鐘		內置，電池驅動
	功耗		10W
	尺寸（長×寬×高)		140×96×63 mm
	串行端口		2xRS485
	級連擴展模塊數		7
	數字量輸入點數		14
	數字量輸入特性		光電隔離輸入，源型（PNP）輸入/漏型（NPN）輸入均可，24VDC±20%
	單相高速計數器		6 路，最高 50KHz
	A/B 相高速計數器		4x50KHz，4 倍速最高可達 200KHz 分辨率
	數字量輸出點數		10
	數字量輸出特性		光電隔離輸出，源型（PNP）輸出，驅動 20~28.8VDC，浪涌電流 8A，額定電流 0.7A
	高速脈沖輸出特性		2x100KHz + 2x20KHz，支持回零、定位、電子齒輪、自定義曲線等
	模擬量輸入通道數		2
	模擬量輸入特性		非隔離單端 12bits 電壓輸入，電壓 0~10V（對應 0~32000）
	模擬量輸出通道數		1
	模擬量輸出特性		非隔離 12bits 電壓/電流輸出，電壓 0~10V（對應 0~32000），電流 0~20mA（對應 0~32000）
	輸入電源		20.4~28.8VDC 共模抑制
	輸出電源		24VDC± 20%，最高 500mA
存儲器規 格	過程映像輸入寄存器		I0.0~I15.7
	過程映像輸出寄存器		Q0.0~Q15.7
	模擬量輸入（只讀）		AIW0~AIW62
	模擬量輸出（只寫）		AQW0~AQW62
	變量存儲器（V）		VB0~VB10239
	局部存儲器（L）		LB0~LB59
	位存儲器（M)		M0.0~M31.7
	特殊寄存器（SM）	總計	SMB0~SMB549
		只讀	SMB0~SMB29
	定時器		T0~T255
	保持型接通延時	1ms	T0、T64
		10ms	T1~T4 和 T65~T68
		100ms	T5~T31 和 T69~T95
	接通/斷開延時	1ms	T32、T96
		10ms	T33~T36 和 T97~T100
		100ms	T37~T63 和 T101~T255
	計數器（C）		C0~C255
	高速計數器（HC）		HC0~HC5
	順序控制繼電器（S）		S0.0~S31.7
	累加器寄存器（AC）		AC0~AC3
	跳轉/標號		0~255
	調用/子程序		0~127
	中斷例程		0~127
	正/負跳變		256
	PID 控制回路		0~7
	端口		集成 2 路 RS485 端口（端口 0，端口 1）
