型號：
LTV3 EM232 4AO1AI
關鍵詞：
訂貨號：
232-0HD22-0XA0
關鍵詞：
LTV3 EM232 4AO1AI
模擬量輸入輸出模塊，1AI/4AO 差分 電流（0~20mA）/ 電壓（0~10V、0~5V，±2.5V，±5V，±10V）輸入，電流（0~20mA）/ 電壓（0~10V）輸出， 分辨率 12bits，精度 ±0.3%~±0.6% 滿量程，LT-200 V3 系列 CPU 擴展模塊。
留言咨詢
- 產品描述
- 規格參數
- 相關資料
-
- 商品名稱: LTV3 EM232 4AO1AI
- 商品編號: 232-0HD22-0XA0
模擬量輸入輸出模塊，1AI/4AO 差分 電流（0~20mA）/ 電壓（0~10V、0~5V，±2.5V，±5V，±10V）輸入，電流（0~20mA）/ 電壓（0~10V）輸出， 分辨率 12bits，精度 ±0.3%~±0.6% 滿量程，LT-200 V3 系列 CPU 擴展模塊。
▌產品特色
● LT-200 V3 系列 CPU 模擬量輸入輸出擴展模塊，每個 CPU 最多可擴展 7 個模塊；
● 1 路差分電流（0~20mA）/ 電壓（0~5V，0~10V，±2.5V，±5V，±10V）輸入；
● 4 路電流（0~20mA）/ 電壓（0~10V）輸出；
● 分辨率 12bits，精度 ±0.3%~±0.6% 滿量程。

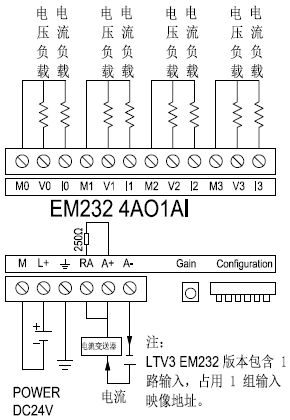

▌接線示意
▌產品尺寸
-
型號 LTV3 EM232 4AO1AI 訂貨號 232-0HD22-0XA0 功耗 2.0W 電流消耗 擴展總線 50mA 24VDC 60mA 尺寸（長×寬×高 ) 71×96×63 mm 模擬輸入 輸入通道數 1 輸入類型 電流（0~20mA）/ 電壓（0~5V/0~10V/±2.5V / ±5V / ±10V），差分，撥碼配置 數據格式 電流 0~20mA 對應 0~32000 電壓 單極性 0~5V/0~10V 對應 0~32000，雙極性 ±2.5V / ±5V / ±10V 對應 ±32000 隔離 — — 分辨率 12bits 精度 典型，25℃ ±0.3%~±0.6% 滿量程 最壞，-10~60℃ ±1.0%~±2.0% 滿量程 最大輸入電壓 Max 30VDC 最大輸入電流 Max 32mA 模擬輸出 輸出通道數 4 輸出類型 電流（0~20mA）/ 電壓（±10V） 數據格式 電流 0~20mA 對應 0~32000 電壓 0~10V 對應 0~32000 驅動電阻 電流 Max 500Ω 電壓 Min 5000Ω 隔離 — — 分辨率 12bits 精度 典型，25℃ ±0.1%~±0.3% 滿量程 最壞，-10~60℃ ±1.0%~±2.0% 滿量程 供電電源 24VDC±20% 電纜長度 100m，屏蔽雙絞線
