型號：
LTV3 EM231B 4xRTD
關鍵詞：
訂貨號：
231-7PC22-0XA2
關鍵詞：
LTV3 EM231B 4xRTD
熱電阻溫度檢測模塊，4 路 RTD 熱電阻（PT/NI/CU 等）/ 電阻（0~600Ω/0~3000Ω/0~10000Ω）檢測輸入， 分辨率 12bits，溫度測量精度 0.1℃/0.1℉，測量范圍 -200~600℃，超限/斷線 診斷報警，LT-200 V3 系列 CPU 擴展模塊。
留言咨詢
- 產品描述
- 規格參數
- 相關資料
-
- 商品名稱: LTV3 EM231B 4xRTD
- 商品編號: 231-7PC22-0XA2
熱電阻溫度檢測模塊，4 路 RTD 熱電阻（PT/NI/CU 等）/ 電阻（0~600Ω/0~3000Ω/0~10000Ω）檢測輸入， 分辨率 12bits，溫度測量精度 0.1℃/0.1℉，測量范圍 -200~600℃，超限/斷線 診斷報警，LT-200 V3 系列 CPU 擴展模塊。
▌產品特色
● LT-200 V3 系列 CPU 熱電阻溫度檢測擴展模塊，每個 CPU 最多可擴展 7 個模塊；
● 4 路 RTD 熱電阻（PT/NI/CU 等）/ 電阻（0~600Ω/0~3000Ω/0~10000Ω）檢測輸入；
● 分辨率 12bits （放大至 16bits），測量精度 0.1℃ / 0.1℉，溫度測量范圍 -200~600℃；
● 超限/斷線 診斷報警；
● 共模抑制 >120dB，最大耐壓 ±35VDC。

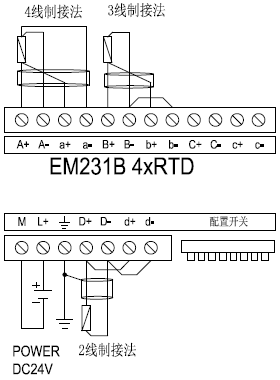

▌接線示意
▌產品尺寸
-
型號 LTV3 EM231B 4xRTD 訂貨號 231-7PC22-0XA2 功耗 2.0W 電流消耗 擴展總線 70mA 24VDC 40mA 尺寸（長×寬×高 ) 71×96×63 mm 輸入通道數 4 輸入類型 PT、NI、CU 等熱電阻，0~600Ω、0~3000Ω、0~10000Ω 電阻，撥碼開關配置 溫度測量范圍 -200~600℃ 數據格式 熱電阻，溫度 -200~600℃ 對應 -2000~6000（注：數據 / 10 = 實際溫度 ） 0~600Ω，電阻 0~600 對應 0~6000 0~3000Ω，電阻 0~3000 對應 0~30000 0~10000Ω，電阻 0~10000 對應 0~10000 診斷 超限，斷線 最大耐壓 ±35VDC 重復性 0.05%FS 共模抑制 >120dB 分辨率 12bits 放大至 16bits 溫度測量精度 0.1℃/0.1℉ 隔離 現場側與邏輯側 — — 現場側與電源側 — — 電源側與邏輯側 — — 通道間 — — 電纜回路電阻 Max 20Ω（注：對于 CU10，Max 2.7Ω） 傳感器功耗 Max 0.05mW 供電電源 24VDC±20% 電纜長度 100m，屏蔽雙絞線
