型號：
LTV3 EM231 TCx4
關鍵詞：
訂貨號：
231-7PD22-0XA0
關鍵詞：
LTV3 EM231 TCx4
熱電偶溫度檢測模塊，4 路熱電偶（B, N, E, R, S, J, E, K 等）/ 電壓（-80mV~80mV）檢測輸入， 分辨率 24bits，測量精度 0.1℃/0.1℉，測量范圍 -300~2000℃，超限/斷線 診斷報警，500VAC 隔離，LT-200 V3 系列 CPU 擴展模塊。
留言咨詢
- 產品描述
- 規格參數
- 相關資料
-
- 商品名稱: LTV3 EM231 TCx4
- 商品編號: 231-7PD22-0XA0
熱電偶溫度檢測模塊，4 路熱電偶（B, N, E, R, S, J, E, K 等）/ 電壓（-80mV~80mV）檢測輸入， 分辨率 24bits，測量精度 0.1℃/0.1℉，測量范圍 -300~2000℃，超限/斷線 診斷報警，500VAC 隔離，LT-200 V3 系列 CPU 擴展模塊。
▌產品特色
● LT-200 V3 系列 CPU 熱電偶溫度檢測擴展模塊，每個 CPU 最多可擴展 7 個模塊；
● 4 路 TC 熱電偶（B/N/E/R/S/J/E/K 等）/ 電壓（-80~80mV）檢測輸入；
● 分辨率 24bits （取16bits 有效數據），測量精度 0.1℃ / 0.1℉，溫度測量范圍 -300~2000℃；
● 超限/斷線 診斷報警；
● 隔離 500VAC，共模抑制 >120dB，最大耐壓 ±35VDC。

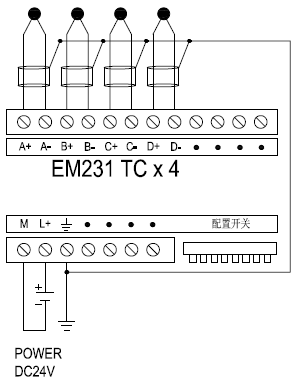

▌接線示意

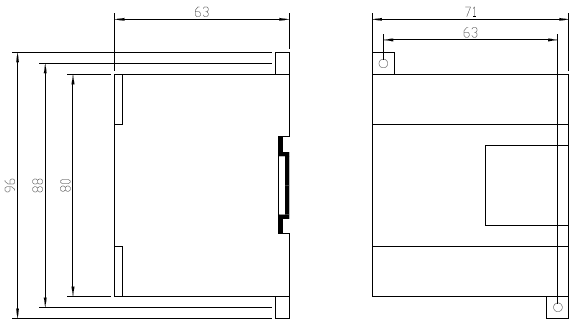

▌產品尺寸
-
型號 LTV3 EM231 TCx4 訂貨號 231-7PD22-0XA0 功耗 2.0W 電流消耗 擴展總線 70mA 24VDC 40mA 尺寸（長×寬×高 ) 71×96×63 mm 輸入通道數 4 輸入類型 B/N/E/R/S/J/E/K 等熱電偶，-80mV~80mV 電壓，撥碼開關配置 溫度測量范圍 -300~2000℃ 數據格式 熱電偶，溫度 -300~2000℃ 對應 -3000~20000（注：數據 / 10 = 實際溫度） 電壓 -80mV ~80mV 對應 -32000~32000 診斷 超限，斷線 最大耐壓 ±35VDC 重復性 0.05%FS 共模抑制 >120dB 分辨率 24bits 取 16bits 數據 溫度測量精度 0.1℃/0.1℉ 隔離 現場側與邏輯側 500VAC 現場側與電源側 500VAC 電源側與邏輯側 500VAC 通道間 — — 電纜回路電阻 Max 100Ω 供電電源 24VDC±20% 電纜長度 100m，屏蔽雙絞線
