型號：
LTV3 EM223 8I8D
關鍵詞：
訂貨號：
223-1BH22-0XA0
關鍵詞：
LTV3 EM223 8I8D
數字量輸入輸出模塊，8DI/8DO（晶體管），24VDC 源型（PNP）/ 漏型（NPN）光電隔離輸入，24VDC 源型（PNP）光電隔離輸出，LT-200 V3 系列 CPU 擴展模塊。
留言咨詢
- 產品描述
- 規格參數
- 相關資料
-
- 商品名稱: LTV3 EM223 8I8D
- 商品編號: 223-1BH22-0XA0
數字量輸入輸出模塊，8DI/8DO（晶體管），24VDC 源型（PNP）/ 漏型（NPN）光電隔離輸入，24VDC 源型（PNP）光電隔離輸出，LT-200 V3 系列 CPU 擴展模塊。
▌產品特色
● LT-200 V3 系列 CPU 數字量輸入輸出擴展模塊，每個 CPU 最多可擴展 7 個模塊；
● 數字量 8DI 光電隔離輸入 / 8DO 光電隔離（晶體管）輸出；
● 24VDC 源型（PNP） / 漏型（NPN）輸入，工作電壓 24VDC±20%，最大允許持續電壓 30VDC，浪涌電壓 35VDC，光電隔離 500VAC，最大允許漏電流 1mA；
● 24VDC 源型（PNP）輸出，工作電壓 20~28.8VDC，額定電流 0.7A，浪涌電流 8A，光電隔離 500VAC。

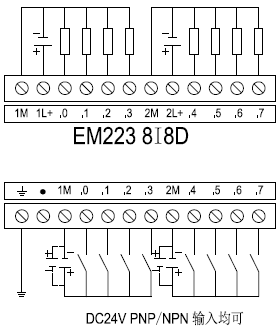

▌接線示意
▌產品尺寸
-
型號 LTV3 EM223 8I8D 訂貨號 223-1BH22-0XA0 功耗 2.0W 電流消耗 擴展總線 80mA 24VDC 輸入 4mA / 通道 24VDC 輸出 — — 尺寸（長×寬×高 ) 71×96×63 mm 數字輸入 輸入點數 8 輸入類型 源型（PNP）/ 漏型（NPN） 額定電壓 24VDC 最大允許持續電壓 Max 30VDC 浪涌電壓 35VDC，持續 0.5s 邏輯 1 信號（最小） 2.5mA 時 15VDC 邏輯 0 信號（最大） 1mA 時 5VDC 光電隔離 500VAC，持續 1min 最大允許漏電流 Max 1mA 隔離組 2 數字輸出 輸出點數 8 輸出類型 晶體管，源型（PNP） 電壓范圍 20~28.8VDC 額定電流 0.7A 浪涌電流 8A，持續 100ms 通斷延遲 斷開到接通最長 50us，接通到斷開最長 200us 光電隔離 500VAC，持續 1min 隔離組 2 觸點壽命 空載 — — 額定負載 — — 供電電源 — — 電纜長度 屏蔽 500m 非屏蔽 150m
