ST EM231 CN TCx8

熱電偶溫度檢測模塊，8 路熱電偶（B, N, E, R, S, J, E, K 等）/ 電壓（-80mV~80mV）檢測輸入，分辨率 24bits，測量精度 0.1℃/0.1℉，測量范圍 -300~2000℃，超限/斷線 診斷報警，500VAC 隔離，ST-200 系列 CPU 擴展模塊。

客服電話：0591-88191905

留言咨詢

產品描述
規格參數
相關資料

- 商品名稱: ST EM231 CN TCx8
- 商品編號: 231-7PF22-0XA8
熱電偶溫度檢測模塊，8 路熱電偶（B, N, E, R, S, J, E, K 等）/ 電壓（-80mV~80mV）檢測輸入，分辨率 24bits，測量精度 0.1℃/0.1℉，測量范圍 -300~2000℃，超限/斷線 診斷報警，500VAC 隔離，ST-200 系列 CPU 擴展模塊。

▌產品特色

● ST-200 系列 CPU 熱電偶溫度檢測擴展模塊，每個 CPU 最多可擴展 7 個模塊；

● 8 路 TC 熱電偶（B/N/E/R/S/J/E/K 等）/ 電壓（-80~80mV）檢測輸入；

● 分辨率 24bits （取16bits 有效數據），測量精度 0.1℃ / 0.1℉，溫度測量范圍 -300~2000℃；

● 超限/斷線 診斷報警；

● 隔離 500VAC，共模抑制 >120dB，最大耐壓 ±35VDC。

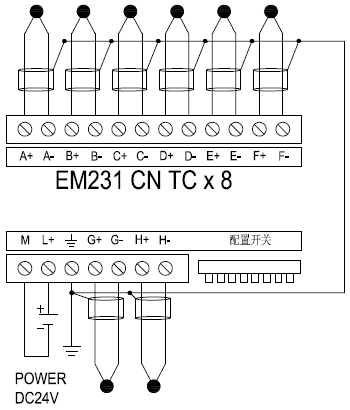

▌接線示意

▌產品尺寸

型號		ST EM231 CN TCx8
訂貨號		231-7PF22-0XA8
功耗		2.0W
電流消耗	擴展總線	70mA
	24VDC	40mA
尺寸（長×寬×高 )		71×96×63 mm
輸入通道數		8
輸入類型		B/N/E/R/S/J/E/K 等熱電偶，-80mV~80mV 電壓，撥碼開關配置
溫度測量范圍		-300~2000℃
數據格式	熱電偶，溫度	-300~2000℃ 對應 -3000~20000（注：數據 / 10 = 實際溫度）
	電壓	-80mV~80mV 對應 -32000~+32000
診斷		超限，斷線
最大耐壓		±35VDC
重復性		0.05%FS
共模抑制		>120dB
分辨率		24bits 取 16bits 數據
溫度測量精度		0.1℃/0.1℉
隔離	現場側與邏輯側	500VAC
	現場側與電源側	500VAC
	電源側與邏輯側	500VAC
	通道間	— —
電纜回路電阻		Max 100Ω
供電電源		24VDC±20%
電纜長度		100m，屏蔽雙絞線
