型號：
CPU ST60
關鍵詞：
訂貨號：
288-1ST60-0AA1
所屬分類：
關鍵詞：
CPU ST60
SMART200 CPU ST60，288-1ST60-0AA1，24VDC 供電， 36DI 光電隔離輸入（源型 PNP 輸入 / 漏型 NPN 輸入，DC24V ± 20%），24DO 光電隔離輸出（晶體管 源型 PNP 輸出，驅動 20~28.8VDC，浪涌電流 8A，額定電流 0.7A），3*100KHz 高速脈沖輸出，單相 200KHz / AB相 400KHz 高速計數輸入，提供 24VDC 500mA 電源輸出 ，集成 1 個 RS485 串行端口、1 個以太網口，可擴展 1個 RS485/RS232 串行端口，支持 S7 、PPI 、MODBUS 、USS 等通訊協議及開放式 TCP、UDP、自由口等通信，數據永久保存，支持標準擴展及左側擴展，左側最多連接3級擴展模塊，右側最多連接6級標準擴展模塊;?支持信號板擴展，數字量 IO 最多可達 352 個，模擬量 IO 最多可達 100 路。
留言咨詢
- 產品描述
- 規格參數
- 相關資料
-
- 商品名稱: CPU ST60
- 商品編號: 288-1ST60-0AA1
SMART200 CPU ST60，288-1ST60-0AA1，24VDC 供電， 36DI 光電隔離輸入（源型 PNP 輸入 / 漏型 NPN 輸入，DC24V ± 20%），24DO 光電隔離輸出（晶體管 源型 PNP 輸出，驅動 20~28.8VDC，浪涌電流 8A，額定電流 0.7A），3*100KHz 高速脈沖輸出，單相 200KHz / AB相 400KHz 高速計數輸入，提供 24VDC 500mA 電源輸出 ，集成 1 個 RS485 串行端口、1 個以太網口，可擴展 1個 RS485/RS232 串行端口，支持 S7 、PPI 、MODBUS 、USS 等通訊協議及開放式 TCP、UDP、自由口等通信，數據永久保存，支持標準擴展及左側擴展，左側最多連接3級擴展模塊，右側最多連接6級標準擴展模塊;?支持信號板擴展，數字量 IO 最多可達 352 個，模擬量 IO 最多可達 100 路。
▌產品特色
● 支持標準擴展及左側擴展，左側最多連接3級擴展模塊，右側最多連接6級標準擴展模塊; 支持信號板擴展，數字量 IO 最多可達 352 個，模擬量 IO 最多可達 100 路；
◆CPU本體集成以太網接口,支持S7協議，有效支持多種終端連接；
◆可作為程序下載調試接口；
◆與觸摸屏進行通訊；
◆通過交換機與多臺以太網設備進行通信,實現通信的快速交互,包含6個主動/被動GET/PUT連接；
◆開放式以太網通信,支持TCP、UDP通信,支持6個主動/被動連接通過調用庫實現MODBUS TCP / MODBUS UDPSERVER/CLIENT功能；
◆串口支持RS485總線,支持自由口通訊。可配置成主站或從站,從而實現同工業儀表或其它CPU進行數據交互；
強大功能
◆主機支持4軸100K高速脈沖輸出,支持PWM/PTO單段多段控制模式,支持運動超弛功能、2D/3D直線插補功能。支持運動控制向導生成,可實現回零、定位、同步、軌跡等復雜運動控制，可適用于各種需要位置控制的場合（如印刷包裝機械、繞線設備、追剪/飛剪系統）；
◆專用的高速芯片,處理能力強悍,浮點運算可低至1.7us；
◆最多6路單倍速200KHz或4路A/B相400KHz高速脈沖輸入，自帶向導生成,廣泛應用于計量、運控、測速等控制場合；
◆主機自帶1路RS485 串行通信端口，可擴展1路RS485/232串行通信端口,支持MODBUS/PPI主從模式組網,支持USS協議,更可自定義網絡通信；
◆ 最大64K用戶程序空間,輕松應對復雜控制系統;
◆靈活的PID控制,自帶向導生成,實時性高,最大可支持16路雙向PID控制回路，廣泛應用于各種恒溫、恒壓、恒濕、恒張力等控制場合；
安全可靠
◆極高的可靠性,優秀的EMC/EMI特性,抗ESD、抗EFT,經過嚴格的工業環境測試；
◆三防工藝處理,可使用于各種惡劣工業環境；
◆程序、數據永久保存,無需擔心程序失效,數據 丟失；
◆四級加密,可提供密鑰正確上傳,及禁止上傳等多種加密方式,程序保護更加安全可靠；
◆通信口防雷處理,可靠性更高；
維護方便
◆CPU集成MICRO SD卡插槽,使用市面上通用的MICRO SD卡即可實現程序更新,極大的方便了工程師對最終用戶的服務支持,提高工作效率降低現場調試成本；
◆采用緊湊型的可快速拔插接線端子設計,有效的為后續的維護提供便利；
使用簡單
◆標準擴展模塊支持SMART擴展總線,可同其他SMART擴展總線的產品混合使用；
◆極豐富的指令集,支持IEC 1131-3,支持SMART軟件編程,支持LAD(梯形圖)、STL(指令 表)、FBD(功能塊圖)編程；
◆一些復雜的高級編程應用,可通過編程向導自動生成。

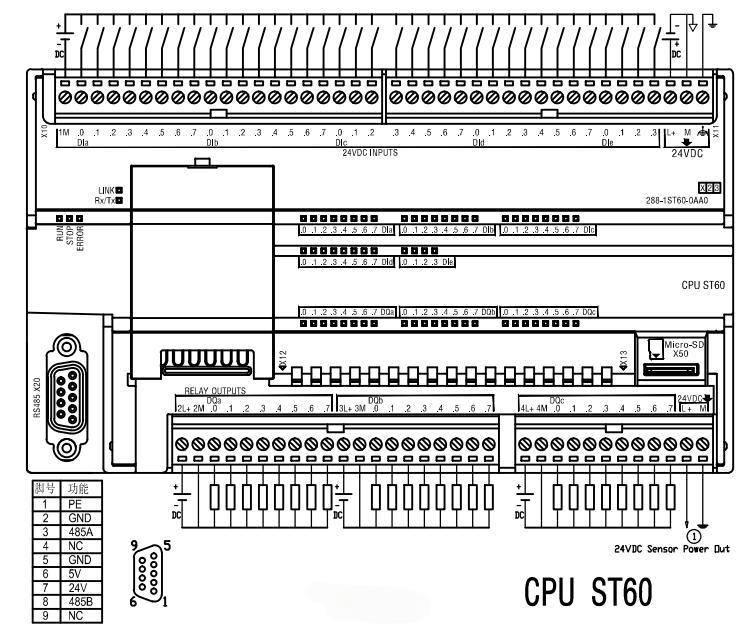

▌接線示意

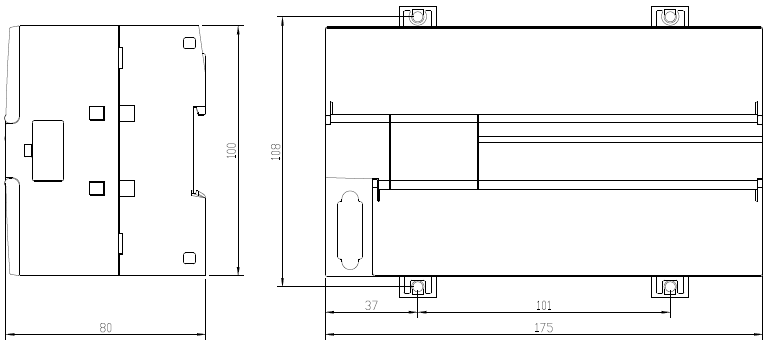

▌產品尺寸
-
