型號：
ST CPU222 CN DC/DC/DC
關鍵詞：
訂貨號：
212-1AB23-0XB8
關鍵詞：
ST CPU222 CN DC/DC/DC
ST CPU222 CN DC/DC/DC，212-1AB23-0XB8，24VDC 供電， 8DI/6DO（晶體管）/1RS485，8 點光電隔離輸入（源型 PNP 輸入 / 漏型 NPN 輸入，DC24V ± 20%），6 點光電隔離輸出（晶體管 源型 PNP 輸出，驅動 20~28.8VDC，浪涌電流 8A，額定電流 0.7A），4 路單相 10KHz / 2 路 AB相 10KHz （4 倍數可達 40KHz）高速計數輸入，2×20KHz 高速脈沖輸出，提供 24VDC 500mA 電源輸出，集成 1 個 RS485 串行端口，支持 PPI 、MODBUS 、USS 等通訊協議及自由口等通信，數據永久保存，支持數字量模塊、模擬量模塊及溫度模塊擴展。
留言咨詢
- 產品描述
- 規格參數
- 相關資料
-
- 商品名稱: ST CPU222 CN DC/DC/DC
- 商品編號: 212-1AB23-0XB8
ST CPU222 CN DC/DC/DC，212-1AB23-0XB8，24VDC 供電， 8DI/6DO（晶體管）/1RS485，8 點光電隔離輸入（源型 PNP 輸入 / 漏型 NPN 輸入，DC24V ± 20%），6 點光電隔離輸出（晶體管 源型 PNP 輸出，驅動 20~28.8VDC，浪涌電流 8A，額定電流 0.7A），4 路單相 10KHz / 2 路 AB相 10KHz （4 倍數可達 40KHz）高速計數輸入，2×20KHz 高速脈沖輸出，提供 24VDC 500mA 電源輸出，集成 1 個 RS485 串行端口，支持 PPI 、MODBUS 、USS 等通訊協議及自由口等通信，數據永久保存，支持數字量模塊、模擬量模塊及溫度模塊擴展。
▌產品特色
● 最多可支持連接 2 級擴展模塊，數字量 IO 最多可達 78 個，模擬量 IO 最多可達 15 路；
● 24VDC 供電，數字量 8DI / 6DO（晶體管）；
● 集成 1 路 RS485 串行端口，支持 MODBUS/PPI 主從模式組網，支持 USS 協議，支持自由口通訊；
● 主機集成 2×20KHz 高速脈沖輸出；
● 專用高速芯片，處理能力強悍；
● 最多 4 路單倍數 10KHz 或 2 路 A/B 相最高 40 KHz 高速脈沖輸入，支持向導生成；
● 靈活的 PID 控制，支持向導生成，實時性高，最大可支持 32 路 PID 回路；
● 最大 4K 用戶程序空間，輕松應對復雜控制系統；
● 極高的可靠性，優秀的 EMC/EMI 特性，抗 ESD、抗 EFT，經過嚴格的工業環境測試；
● 三防工藝處理，可使用于各種惡劣工業環境；
● 程序、數據永久保存，無需擔心程序失效，數據丟失；
● 四級加密，可提供密鑰正確上傳，及禁止上傳等多種加密方式，程序保護更加安全可靠；
● 通信口防雷處理，可靠性更高；
● 采用緊湊型的可快速拔插接線端子設計，有效的為后續的維護提供便利。

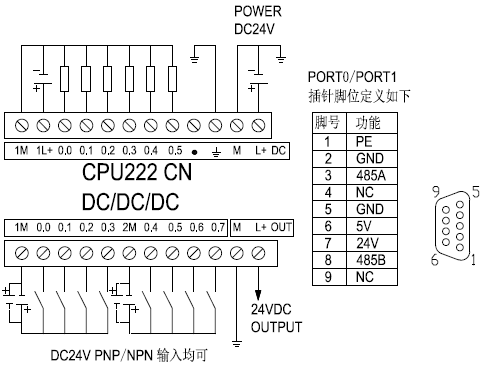

▌接線示意

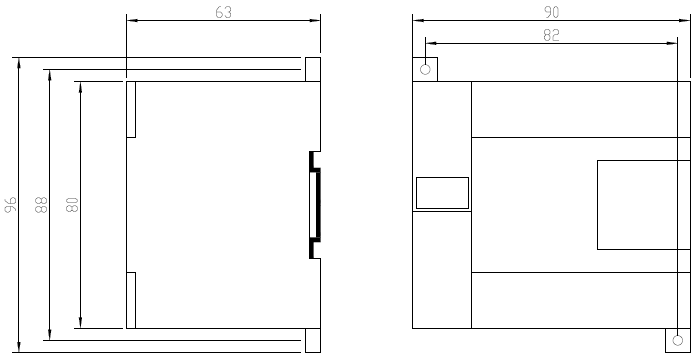

▌產品尺寸
-
型號 ST CPU222 CN DC/DC/DC 訂貨號 212-1AB23-0XB8 基
本
規
格
支持軟件 200 系列編程軟件 程序存儲器 4K 數據存儲器 2K 掉電保持存儲器 2K 掉電數據保持方式 永久保存 加密方式 4 級加密 萬年歷時鐘 內置，電池驅動 功耗 5W 尺寸（長×寬×高) 90×96×63 mm 串行端口 1xRS485 級連擴展模塊數 2 數字量輸入點數 8 數字量輸入特性 光電隔離輸入，源型（PNP）輸入/漏型（NPN）輸入均可，24VDC±20% 單相高速計數器 4 路，最高 10KHz A/B 相高速計數器 2x10KHz，4 倍速最高可達 40KHz 分辨率 數字量輸出點數 6 數字量輸出特性 光電隔離輸出，源型（PNP）輸出，驅動 20~28.8VDC，浪涌電流 8A，額定電流 0.7A 高速脈沖輸出特性 2x20KHz 輸入電源 20.4~28.8VDC 共模抑制 輸出電源 24VDC±20%，最高 500mA 存
儲
器
規
格
過程映像輸入寄存器 I0.0~I15.7 過程映像輸出寄存器 Q0.0~Q15.7 模擬量輸入（只讀） AIW0~AIW30 模擬量輸出（只寫） AQW0~AQW30 變量存儲器（V） VB0~VB2047 局部存儲器（L） LB0~LB59 位存儲器（M) M0.0~M31.7 特殊寄存器（SM） 總計 SMB0~SMB299 只讀 SMB0~SMB29
定時器 T0~T255 保持型接通延時 1ms T0、T64 10ms T1~T4 和 T65~T68 100ms T5~T31 和 T69~T95 接通/斷開延時 1ms T32、T96 10ms T33~T36 和 T97~T100 100ms T37~T63 和 T101~T255 計數器（C） C0~C255 高速計數器（HC） HC0、HC3、HC4 和 HC5 順序控制繼電器（S） S0.0~S31.7 累加器寄存器（AC） AC0~AC3 跳轉/標號 0~255 調用/子程序 0~63 中斷例程 0~127 正/負跳變 256 PID 控制回路 0~7 端口 集成 1 路 RS485 端口（端口 0）
