CPU SR20 XE

關鍵詞：

訂貨號：

288-1SR20-XEA1

所屬分類：

CPU 單元

SMART200系列

增強型主機

關鍵詞：

CPU SR20 XE

SMART200 CPU SR20 XE，288-1SR20-XEA1，220VAC 供電， 12DI 光電隔離輸入（源型 PNP 輸入 / 漏型 NPN 輸入，DC24V ± 20%），8DO 機械隔離輸出（繼電器，驅動 5~250VAC/5~30VDC，浪涌電流 5A，額定電流 2A），單相 200KHz / AB相 400KHz 高速計數輸入，提供 24VDC 500mA 電源輸出，模擬量輸入2AI(AIW0，AIW2），非隔離單端12位模擬量輸入，具備電流電壓輸入信號源選擇撥碼，電壓信號量程0 ~ 10V,（對應 0 ~ 27648），電流信號量程，0~20MA（對應 0~13824，內部匹配電阻 250Ω）電流輸入量程，模擬量輸出1AO(AQW0，AQW2)(非隔離單端12位模擬量輸出),電壓輸出量程0 ~ 10 V（對應 0 ~ 27648），最小驅動電阻 5000Ω，電流輸出量程，0~20MA（對應 0-27648），最大驅動電阻 500Ω ，無模擬量信號診斷，集成 1 個 RS485 串行端口、1 個以太網口，可擴展 1個 RS485/RS232 串行端口，支持 S7 、PPI 、MODBUS 、USS 等通訊協議及開放式 TCP、UDP、自由口等通信，數據永久保存，可支持連接 6 +3級左右側擴展模塊，支持信號板擴展，自帶模擬量，數字量 IO 最多可達 312 個，模擬量 IO 最多可達102 路。

客服電話：0591-88191905

留言咨詢

產品描述

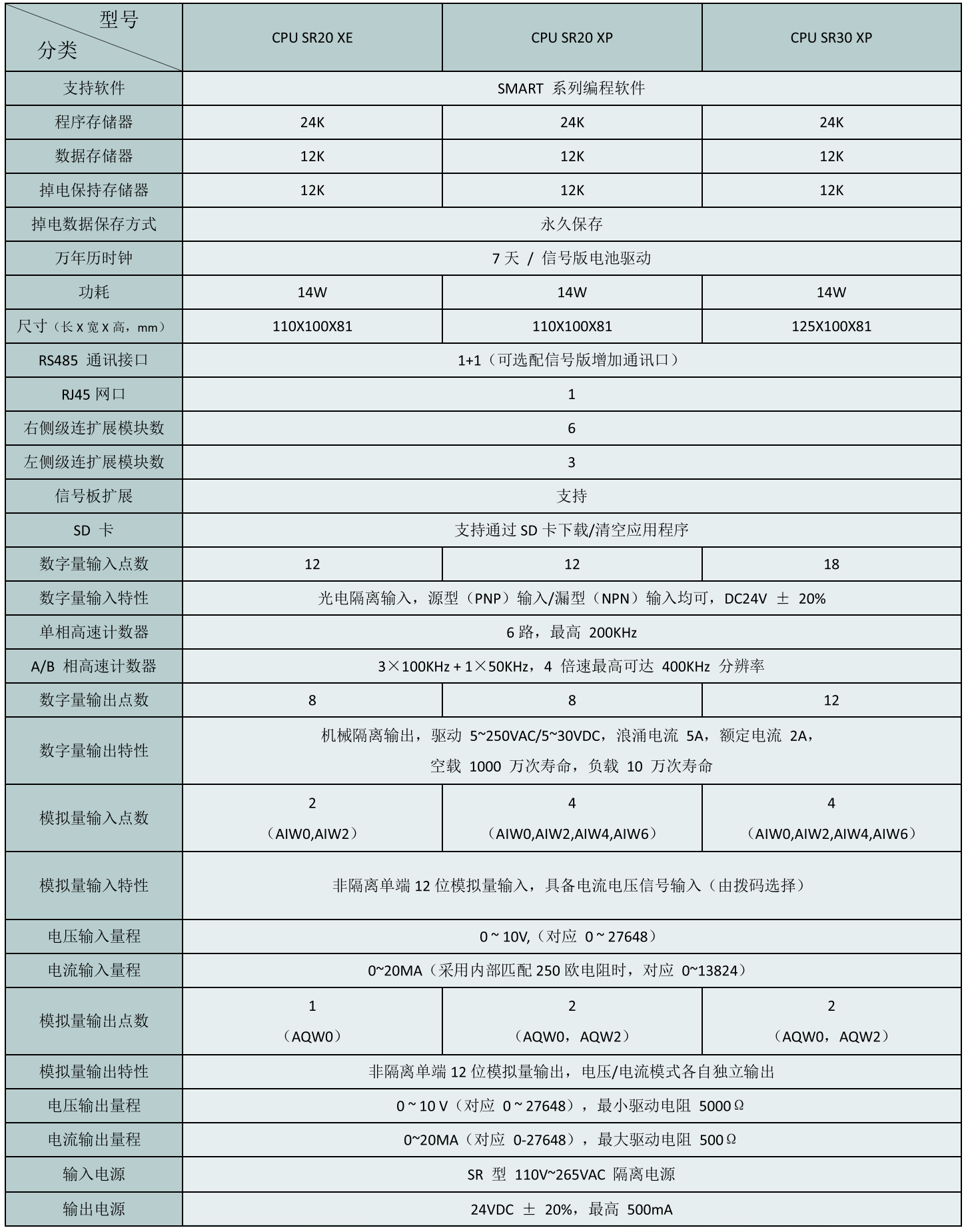

規格參數
相關資料

- 商品名稱: CPU SR20 XE
- 商品編號: 288-1SR20-XEA1
SMART200 CPU SR20 XE，288-1SR20-XEA1，220VAC 供電， 12DI 光電隔離輸入（源型 PNP 輸入 / 漏型 NPN 輸入，DC24V ± 20%），8DO 機械隔離輸出（繼電器，驅動 5~250VAC/5~30VDC，浪涌電流 5A，額定電流 2A），單相 200KHz / AB相 400KHz 高速計數輸入，提供 24VDC 500mA 電源輸出，模擬量輸入2AI(AIW0，AIW2），非隔離單端12位模擬量輸入，具備電流電壓輸入信號源選擇撥碼，電壓信號量程0 ~ 10V,（對應 0 ~ 27648），電流信號量程，0~20MA（對應 0~13824，內部匹配電阻 250Ω）電流輸入量程，模擬量輸出1AO(AQW0，AQW2)(非隔離單端12位模擬量輸出),電壓輸出量程0 ~ 10 V（對應 0 ~ 27648），最小驅動電阻 5000Ω，電流輸出量程，0~20MA（對應 0-27648），最大驅動電阻 500Ω ，無模擬量信號診斷，集成 1 個 RS485 串行端口、1 個以太網口，可擴展 1個 RS485/RS232 串行端口，支持 S7 、PPI 、MODBUS 、USS 等通訊協議及開放式 TCP、UDP、自由口等通信，數據永久保存，可支持連接 6 +3級左右側擴展模塊，支持信號板擴展，自帶模擬量，數字量 IO 最多可達 312 個，模擬量 IO 最多可達102 路。

▌產品特色

● 最多可支持連接 6 +3級左右側擴展模塊，支持信號板擴展，自帶模擬量，數字量 IO 最多可達 312 個，模擬量 IO 最多可達102 路；

● 集成以太網端口，支持 6+1 個主動/被動連接（其中一個只支持 S7 協議），支持 TCP/UDP 等開放式以太網通信；

● 集成 1 路 RS485 串行端口（端口 0），可擴展信號板 CM01 RS485/RS232 串行端口（端口 1），支持 MODBUS/PPI 主從模式組網，支持 USS 協議，支持自由口通訊；

● 專用高速芯片，處理能力強悍，浮點運算可達 1.7us；

● 最多 6 路單倍數 200KHz 或 4 路 A/B 相400KHz 高速脈沖輸入；

● 靈活的 PID 控制，自帶向?qū)桑瑢?shí)時性高，最大可支持 32 路 PID 回路；

● 極高的可靠性，優秀的 EMC/EMI 特性，抗 ESD、抗 EFT，經過嚴格的工業環境測試；

● 三防工藝處理，可使用于各種惡劣工業環境；

● 程序、數據永久保存，無需擔心程序失效，數據丟失；

● 四級加密，可提供密鑰正確上傳，及禁止上傳等多種加密方式，程序保護更加安全可靠；

● 通信口防雷處理，可靠性更高；

● CPU 集成 MICRO SD 卡插槽，使用市面上通用的 MICRO SD 卡即可實現程序的更新；

● 采用緊湊型的可快速拔插接線端子設計，有效的為后續的維護提供便利。

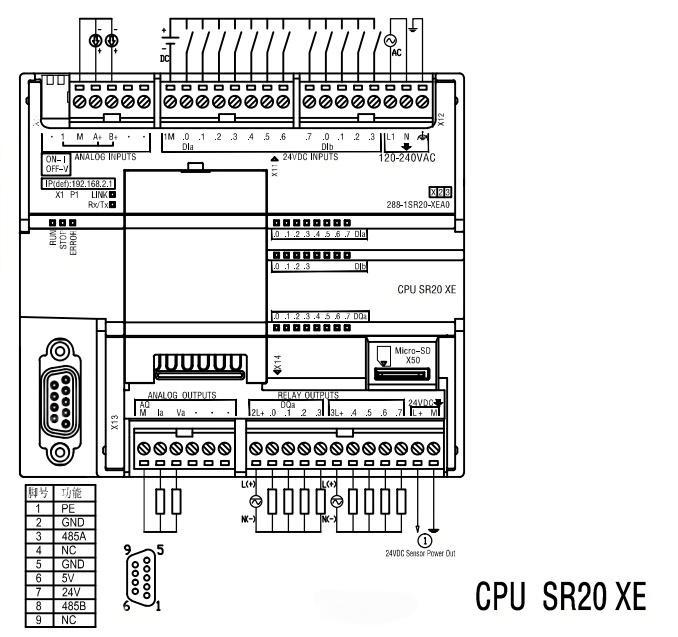

▌接線示意

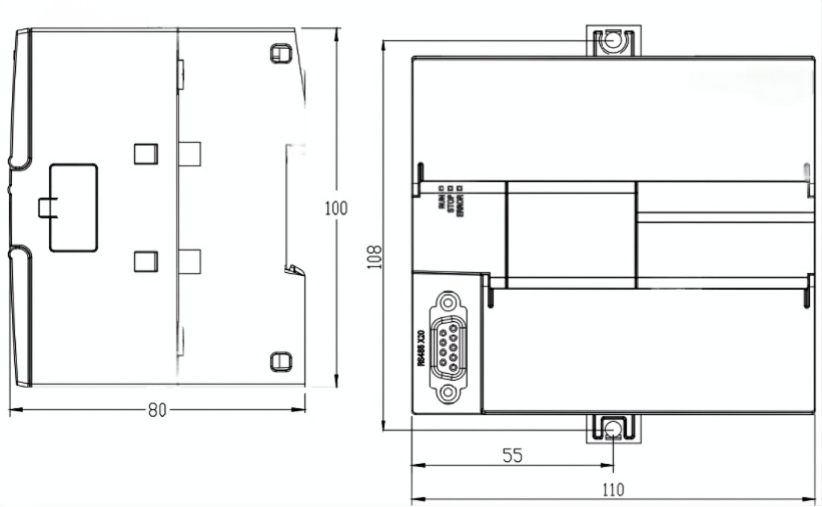

▌產品尺寸
